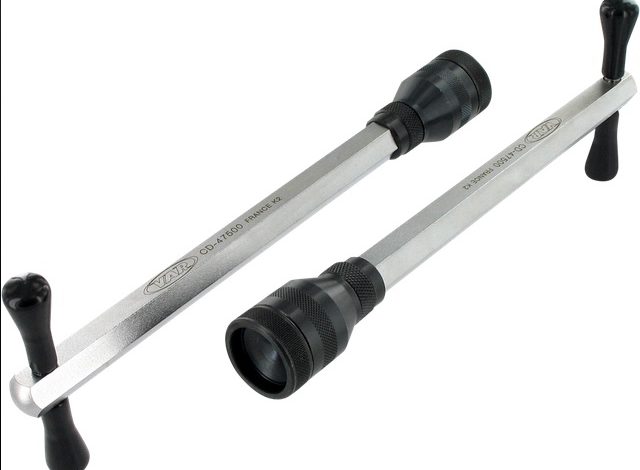

Cet outil sert à vérifier l’alignement des pattes de cadre et de la fourche. Les pattes, ce sont les endroits où les roues s’insèrent, dans le cadre à l’arrière, et la fourche à l’avant.
Après un accident, ou lors d’une révision qui fait ressortir une anomalie de symétrie, nous vérifions l’alignement des pattes de cadre.

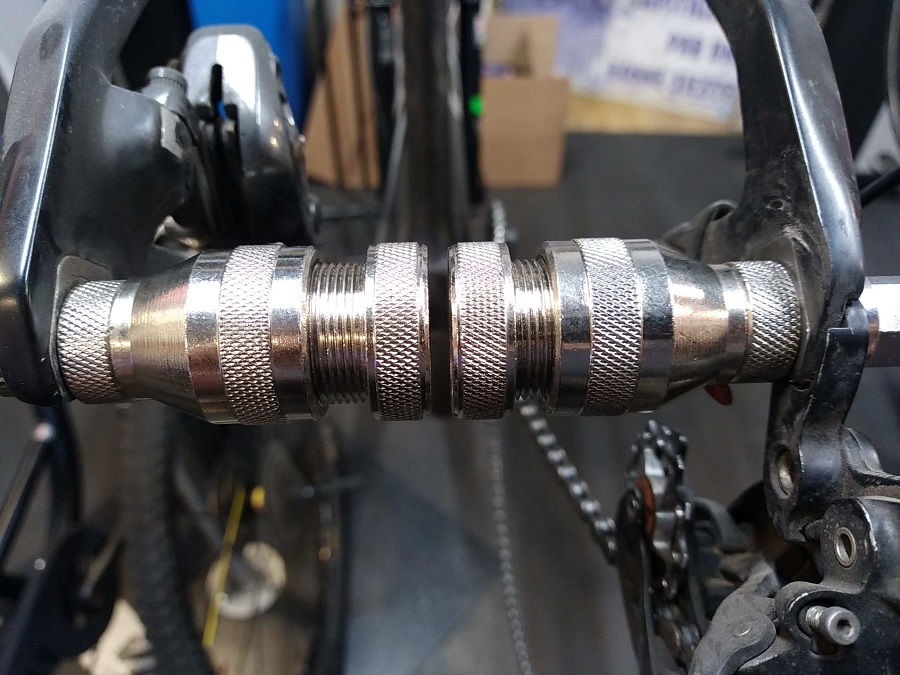

Sur la photo ci-après, on voit que les pattes arrière de ce cadre de vélo de course, sont pratiquement parfaitement alignées.
Si le cadre est en acier, l’outil peut servir à réaligner le cadre, par la force.

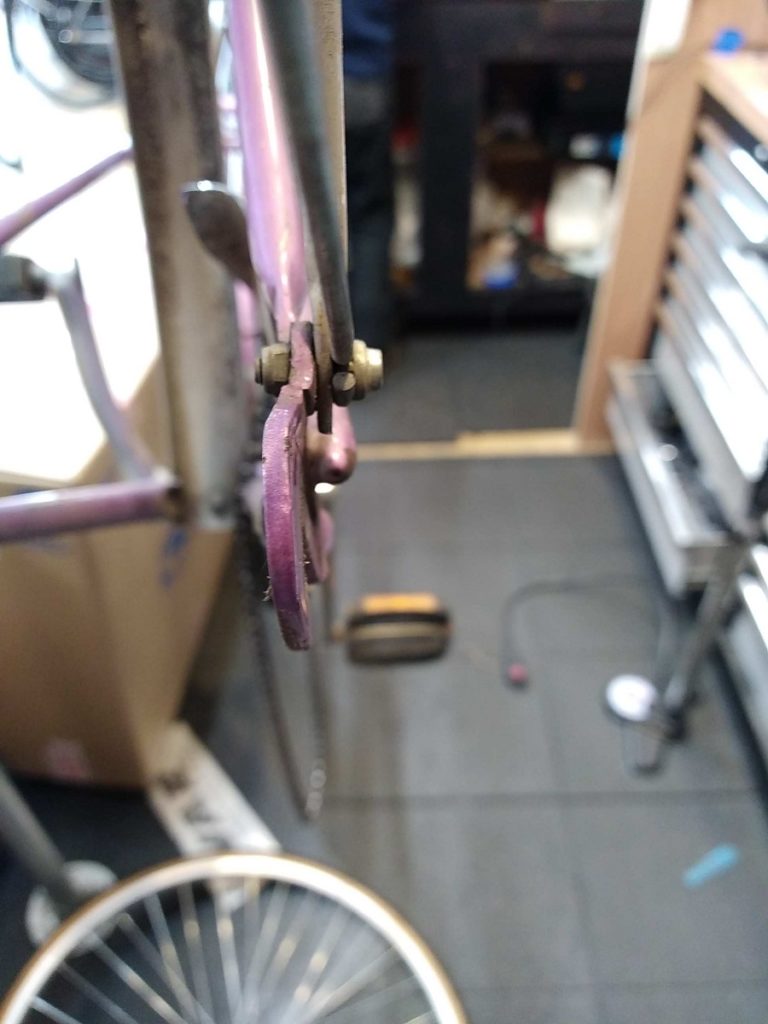

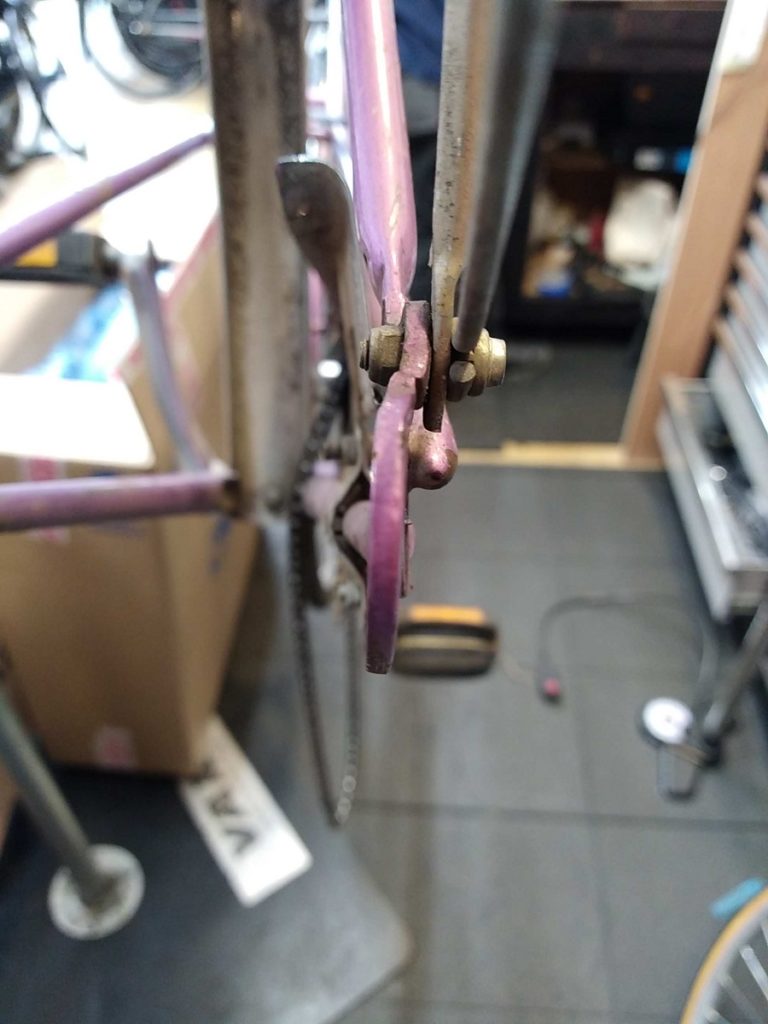

Sur ce vélo rose, j’avais d’abord repéré un mauvais alignement de la roue arrière, qui m’a laissé penser à un problème de dissymétrie. Mais la patte arrière droite apparaissait clairement décalée. Et finalement, j’ai constaté qu’elle était malheureusement cassée.

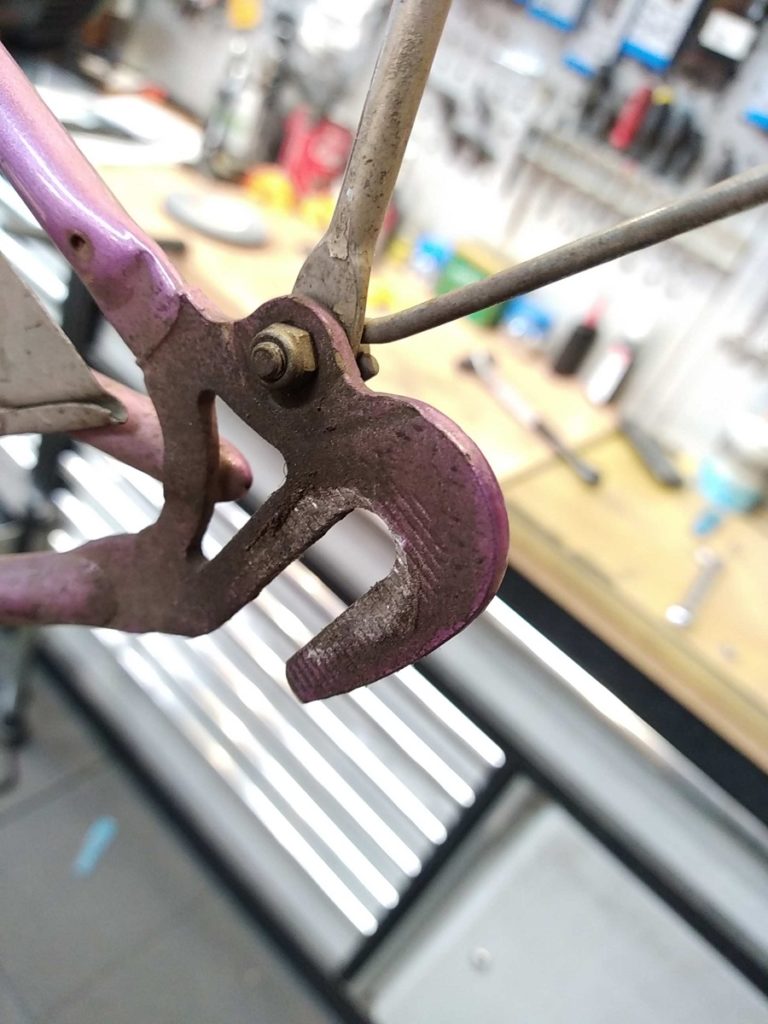

Saurez-vous repérer la fissure sur ces photos ?
Si le cadre est fissuré, il est dangereux!
S’il est en acier, il est possible de le faire réparer, moyennant une centaine d’euros, par exemple chez un cadreur comme STOLEN Garage au Pré St Gervais.
Si le cadre est en aluminium, il est bon pour le recyclage 🙂
